בשנים האחרונות חלה עלייה משמעותית בבנייה לגובה בישראל. מגדלי מגורים, בתי מלון ומבני משרדים גבוהים דורשים פתרונות מתקדמים לאספקת מים לכל הקומות.

במבנים אלו מותקנות מערכות הגברת לחץ מים הכוללות משאבת לחץ המסוגלת להעלות מים לגבהים של עשרות ואף מאות מטרים.

תכנון נכון של מערכת השאיבה הוא גורם קריטי לאמינות, ליעילות אנרגטית ולמניעת תקלות לאורך זמן. כאשר מתכננים מערכת משאבות לבניין גבוה יש לקחת בחשבון:

• גובה הרמה נדרש

• ספיקה ממוצעת ושעות שיא

• דפוסי צריכת מים לאורך היום

• תחום העבודה של המשאבה

מערכת שאיבה המתוכננת בצורה נכונה תפעל בצורה יציבה לאורך שנים ותקטין משמעותית את עלויות התחזוקה.

---

חשיבות עקומת הביצועים של משאבת לחץ

תכנון מערכת משאבת לחץ מבוסס על עקומת הביצועים של המשאבה, המתארת את הקשר בין הספיקה לבין גובה ההרמה.

הגרף הבא מציג עקומת ביצועים טיפוסית של משאבה.

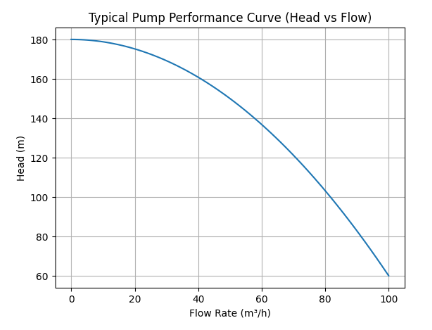

גרף 1 – עקומת ביצועים של משאבת לחץ

הגרף מציג את הקשר בין הספיקה לבין גובה ההרמה של המשאבה. ככל שהספיקה גדלה, גובה ההרמה של המשאבה יורד בהתאם למאפייני המשאבה.

התאמה נכונה של עקומת המשאבה לדרישת המערכת היא אחד הגורמים החשובים ביותר בתכנון מערכת שאיבה.

כאשר המשאבה פועלת רחוק מנקודת העבודה האופטימלית, עלולות להיווצר בעיות כמו:

• ירידה ביעילות

• רעידות במערכת

• שחיקה מואצת של רכיבי המשאבה

• תופעות הידראוליות בלתי יציבות

---

התאמת משאבת לחץ לצריכת המים בפועל

אחד הגורמים המרכזיים בכשל של מערכות שאיבה הוא אי התאמה בין גודל המשאבה לבין צריכת המים בפועל בבניין.

הגרף הבא מדגים את ההבדל בין צריכת מים אמיתית בבניין לבין קיבולת משאבה גדולה מדי.

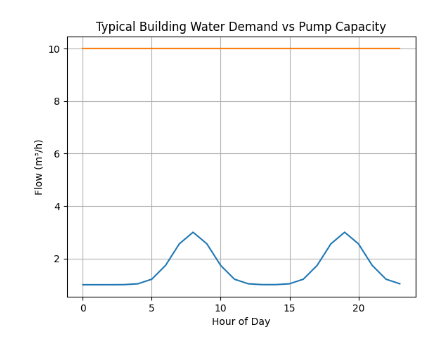

גרף 2 – דפוס צריכת מים בבניין

צריכת המים במבנים משתנה לאורך שעות היום. רוב הזמן הספיקה נמוכה יחסית, ורק בשעות מסוימות נרשמים עומסי שיא.

במקרה מבחן שנבדק, מערכת הגברת לחץ תוכננה לספיקה של כ-90 מק״ש, אך מדידות הצריכה בפועל הראו כי:

• הספיקה הממוצעת הייתה פחות מ-1 מק״ש

• גם בשעת השיא הספיקה לא עלתה על כ-2.3 מק״ש

מצב זה גורם לכך שהמשאבות פועלות מחוץ לתחום העבודה האופטימלי שלהן.

---

השפעת עבודה מחוץ לנקודת העבודה של המשאבה

כאשר משאבת לחץ פועלת בספיקות נמוכות מדי ביחס לתכנון, נוצרת זרימה בלתי יציבה בתוך המשאבה.

מצב זה גורם ל:

• שחיקה של המאיצים

• פגיעה בדיפיוזרים

• שחיקה בטבעות האיטום

• ירידה בנצילות המשאבה

• במקרים מסוימים גם תופעת קוויטציה

נזקים אלו עלולים לגרום לכשל מוקדם של המשאבה ולעלויות תחזוקה גבוהות.

---

עקומת נצילות של משאבה

הגרף הבא מציג את הקשר בין הספיקה לבין נצילות המשאבה.

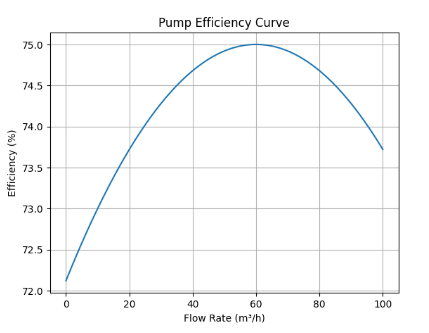

גרף 3 – עקומת נצילות של משאבה

נצילות המשאבה מגיעה לשיא בנקודת העבודה האופטימלית. כאשר המשאבה פועלת רחוק מנקודה זו, הנצילות יורדת והעומס על המשאבה גדל.

לכן חשוב לבחור משאבה שתפעל בטווח הספיקות שבו המערכת באמת עובדת.

---

פתרון הנדסי – משאבה אנכית רב דרגתית

במערכות הגברת לחץ רבות הפתרון היעיל ביותר הוא שילוב של משאבה אנכית רב דרגתית לטיפול בספיקות נמוכות.

משאבות אלו מתאפיינות ב:

• יכולת עבודה בלחצים גבוהים

• יעילות טובה בספיקות נמוכות

• מבנה קומפקטי

• אמינות גבוהה

במערכת מתוכננת היטב, המשאבה האנכית מטפלת בצריכה היומיומית של הבניין, ואילו המשאבות הגדולות נכנסות לפעולה רק כאשר נדרשת ספיקה גבוהה.

גישה זו מאפשרת:

• שמירה על לחץ יציב במערכת

• חיסכון באנרגיה

• הארכת חיי המשאבות

• הפחתת עלויות תחזוקה

---

סיכום

מערכות משאבת לחץ לבניינים גבוהים חייבות להיות מתוכננות בהתאם לדפוסי צריכת המים בפועל.

בחירה נכונה של המשאבה והתאמתה לנקודת העבודה האמיתית של המערכת מאפשרות:

• פעולה יציבה לאורך שנים

• יעילות אנרגטית גבוהה

• מניעת תקלות וכשלים

• חיסכון בעלויות תחזוקה

שילוב נכון של משאבה אנכית רב דרגתית במערכות הגברת לחץ הוא פתרון יעיל במיוחד לבניינים גבוהים בהם קיימות ספיקות נמוכות לאורך רוב שעות היממה.

חברת הידרה שירותי הנדסה מתמחה בתכנון והתאמה של מערכות שאיבה מתקדמות לבניינים גבוהים, מערכות מים ותעשייה, תוך שימוש במשאבות איכותיות ופתרונות הנדסיים מתקדמים.
